有位網友求助說，網絡監控?cái)z像機的圖像會卡頓，但是自己算了帶寬，一臺網絡攝像機占8M帶寬，交換機百兆，接入11臺，理論上100÷8=12.5臺，一共接11臺那么網絡帶寬是不是夠了，但還會網絡卡頓，問到底是什么原因呢？

關于卡頓的原因，我們前面已經寫過相關文章了，感興趣的可以翻翻歷史文章。通常都能在外部找到原因，但是如果排除了外部因素，你應該怎么辦呢？

針對這些困惑，我們要先了解網絡監控與涉及設備的基礎概念。

什么是視頻碼流和幀率？

視頻碼流是視頻文件編碼后在單位時間內使用的數據流量。也稱為視頻碼率。是視頻畫面質量的最重要部分（摘自百度百科）。

我們監控視頻中碼流的單位時間是1秒。1秒=1000毫秒（這個下面用）。

那么視頻圖像會不會像流水一樣勻速地流過呢？肯定不是的。是通過幀來經過，幀是數據傳輸單位，每秒鐘幀數 (用fps表示) 愈多，所顯示的動作就會愈流暢。高的幀率可以得到更流暢、更逼真的視頻動畫。

如果視頻是每秒25幀，那每幀之間就有時間間隔。時間間隔可以計算為40毫秒。

那我們可以得知，發送和發送間隔的平均碼率要小于發送視頻幀時候的碼率。

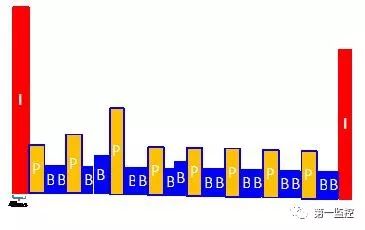

幀，也分I幀，P幀，B幀。I幀通常是每個視頻片段的第一幀，它的占量是最大的，可用示意圖理解如下。

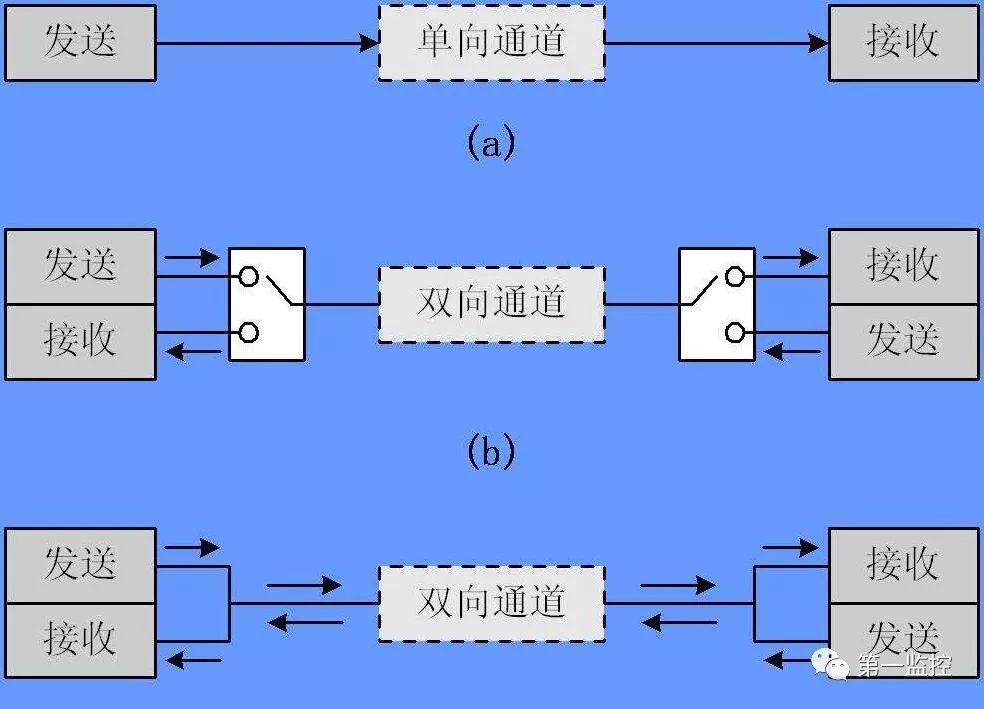

什么是全雙工和半雙工？

全雙工傳輸是指交換機在發送數據的同時也能夠接收數據，兩者同步進行，這好像一條東西走向的寬闊馬路，可允許兩輛馬車迎面通過，當馬車A自東向西行駛，馬車B自西向東行駛時，兩車可以同時行進，互不影響，這個例子中寬闊的馬路代表的就是全雙工鏈路。目前的交換機都支持全雙工。全雙工的好處在于遲延小，速度快。

半雙工就是指一個時間段內只有一個動作發生，舉個簡單例子，一根獨木橋，同時只能允許一個人通過，當有甲、乙兩人從河岸兩端迎面走過來時，這種情況下就只能是一個人在橋頭先停下來，等待另外一個人走過來后，再繼續走過去，這個例子中獨木橋代表的就是半雙工鏈路。早期的對講機、以及早期集線器等設備都是實行半雙工的產品。當數據流量較大時，工作在半雙工模式的鏈路就會出現沖突、錯包，最終影響了工作性能。因此半雙工已逐漸退出歷史舞臺。

全雙工模式和半雙工模式在網卡中的區別

1、在全雙工模式下，8網根線都要分別接到水晶頭相應的線序位置上；

2、在半雙工模式下，只需接4根線，參照T568B標準，一般使用1 、2、3、6 線序位置上的四根線，即：橙白、橙、綠白、綠這四根線。橙白、橙 用于發送數據 ，綠白、綠 用于接收數據。

3、全雙工模式下，網線最大可以達到100兆以上的速度。在半雙工模式下，網線能達到的速度通常為10兆左右。

4、全雙工模式的網線既可以工作于全雙工模式，也可以工作于半雙工模式；但半雙工模式的網線不能工作于全雙工模式。

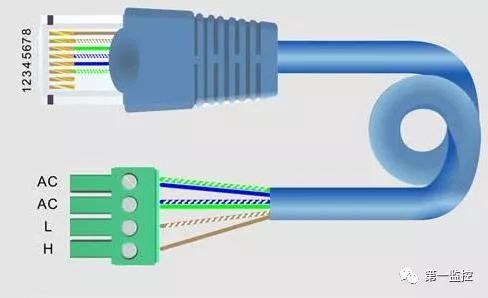

5、在半雙工模式下，多出來的兩組線可以用來接電話線，比如：把“白藍、藍” 這組線分出來當電話線使用。在局域網網絡布線中，用這種方式可以節省布線成本，一根雙絞線同時當網線和電話線使用。

什么是網口速率？

我們現今正在使用的網絡接口都為以太網接口。網口接口速率決定了接口傳輸數據的帶寬，一般用到的接口有10Mbps、100 Mbps、1000 Mbps等速率類型。

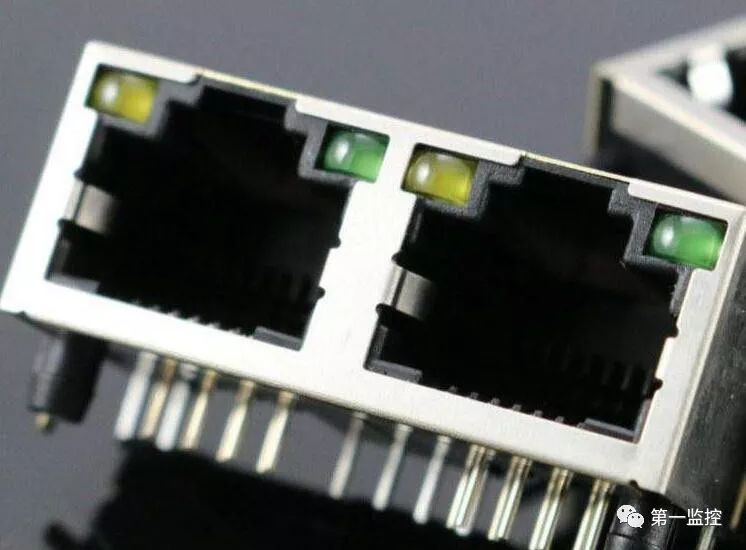

常見的以太網接口類型有RJ-45接口，RJ-11接口，SC光纖接口，F(xiàn)DDI接口，AUI接口，BNC接口，Console接口。但是我們通常說的網口速率都是RJ-45接口，就是網線水晶頭。

不同速率的接口也是可能對接成功的，其工作速率最終需要協商一致。如果100 Mbps自協商接口和10 Mbps自協商接口對接，協商出來的工作速率是10 Mbps。所以，接口速率不一定就是其工作速率，一般工作速率會小于或等于接口速率。
