HA7102模塊卡適用于HA7000機架，支持中國電信V2.1標準。支持熱插拔，提供2個固定的PON口和2個千兆GE上聯口。每個PON可承載20km內32個ONU(10km內64個ONU)同時接入，可以與遠端設備ONU通過光纖和無源光分配網絡（ODN）組成的無源光網絡連接。
技術參數
業務 | 支持功能 |
工作波長 | 1310（RX）/1490（TX） |
光功率 | 0 ~ +7dBm |
接收靈敏度 | -27dBm |
最大傳輸距離 | 20km |
最大光分路比 | 1:64 |
容量 | |
MAC地址表 | HA7100：4K/HA7102:8K |
接口 | PON接口:SC/PC(SFF封裝) |
上聯電接口：10/100/1000Mbps | |
1個FE管理網口,可通過網絡訪問 | |
1個RS232 DB9串口，用于設備調試 | |
MTBF | 10萬小時 |
EPON特性 | 完全支持IEEE802.3ah協議 |
支持動態帶寬分配（DBA），最小調整粒度為1Kbps | |
支持上下行對稱1Gbps帶寬 | |
支持每個邏輯鏈路的AES-128加密 | |
強大的OAM功能，實現對ONU的遠程管理，維護與升級 | |
支持ONU自動發現與注冊（即插即用） | |
支持協議 | 支持IEEE802.3、IEEE802.3u、IEEE802.3ab |
支持IEEE802.1Q VLAN | |
支持IEEE 802.1P QoS | |
網管 | 基于SNMP協議的圖形界面管理 |
基于CLI的本地串口管理和遠程GUI管理 | |
其它功能 | 支持IGMPv1/v2協議，支持IGMP Snooping和IGMP Proxy |
支持ONU批量配置、遠程升級 | |
實時的告警檢測，精確的故障定位 | |
支持告警信息發送到郵箱，支持短信告警 |
工作條件
參數 | 規格 |
DC5V | |
功耗 | HA7100：4W/HA7102：10W |
工作溫度 | -10～55℃ |
儲存溫度 | -40～70℃ |
濕度 | 5%～90%無凝結 |

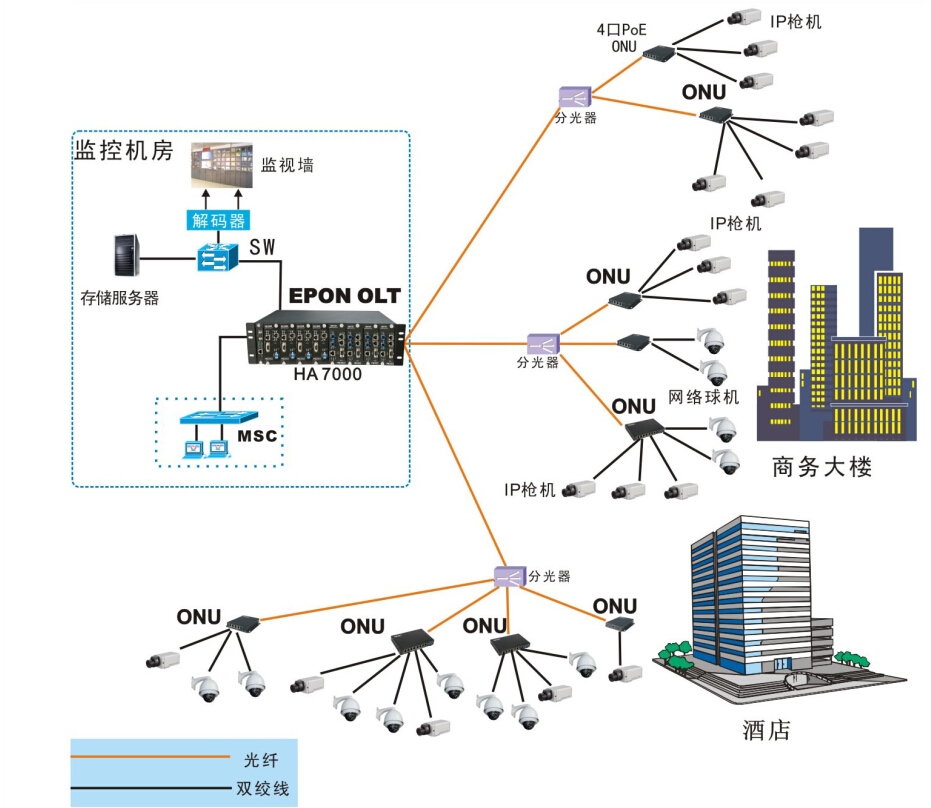

解決方案圖
